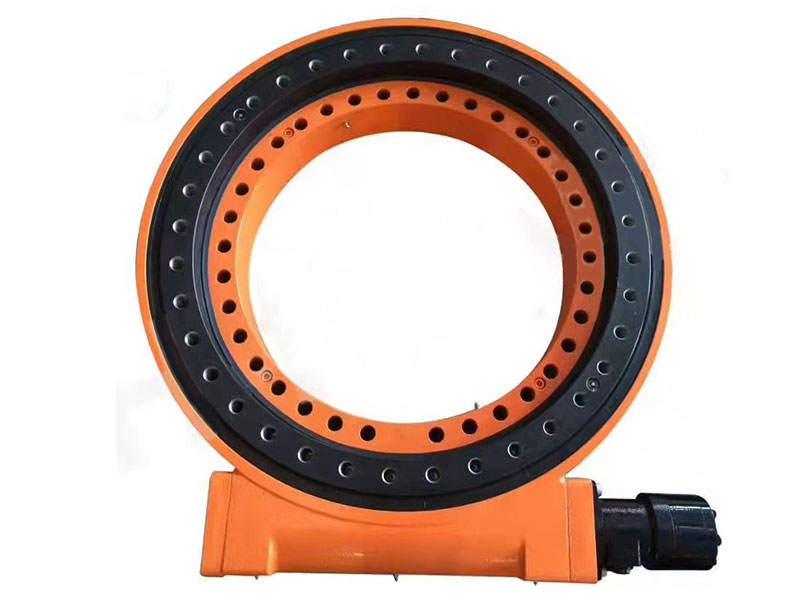

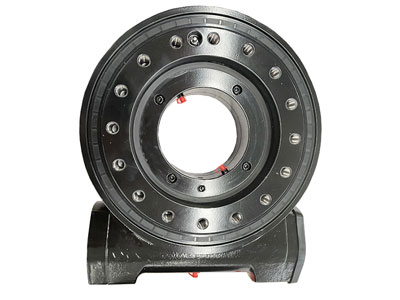

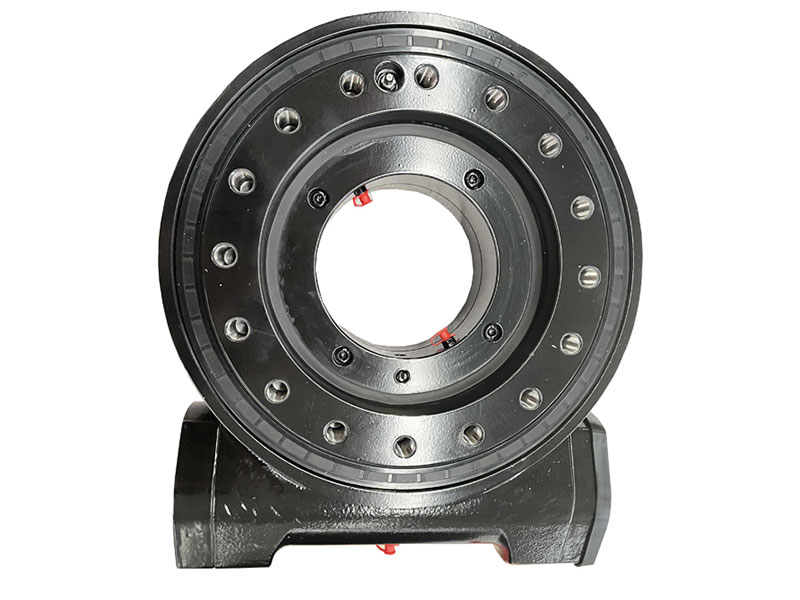

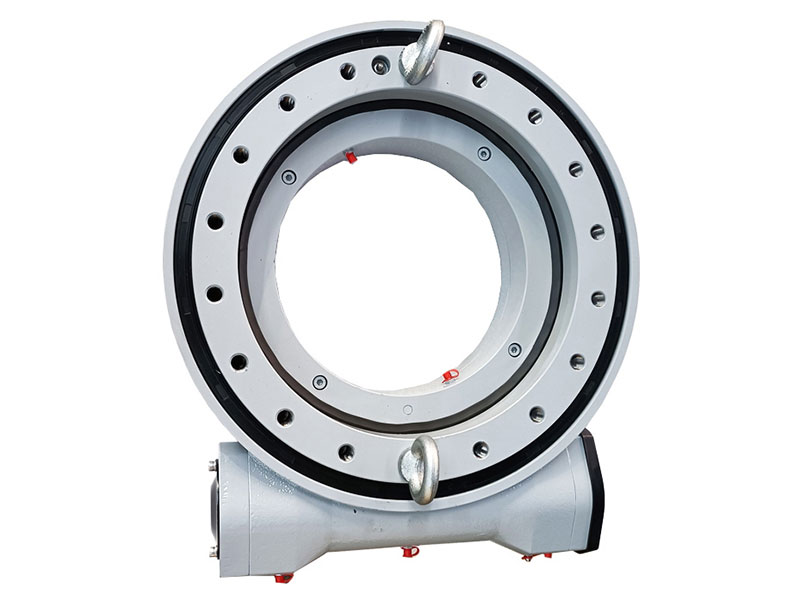

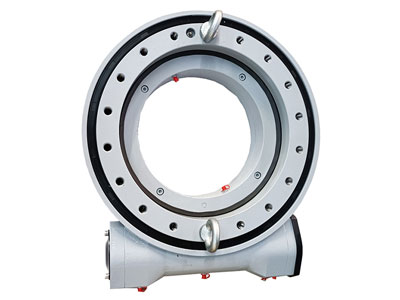

Schwenkantrieb Serie WEA
Schwenkantriebe der WEA Serie sind neuartige Modelle, auch Stellantriebe genannt. Sie bestehen aus Schneckenwelle, Kugeldrehverbindung, Gehäuse, Motoradapter, Verschlusskappe und anderen Bauteilen. Dank einer Drehverbindung als Hauptbauteil, können die Schwenkantriebe gleichzeitig hohen Axial- und Radialbelastungen sowie Kippmomenten standhalten. Im Vergleich zu den Schwenkantrieben der SE Serie, sind die Modelle der WEA Serie leistungsfähiger, haben eine bessere Drehmomentübetragung, höhere Schlagbiegefestigkeit und längere Haltbarkeit.
Schwenkantriebe der WEA Serie werden vor allem für rotierende Maschinenbauteile eingesetzt, z.B. in Solarfeldern (Solartracker), Hebebühnen, LKW Kräne, Gesteinsbohrer, Bohrmaschinen, Holzgreifer etc.
| Modell | |
|
|
|
|
|
| Abtriebsdrehmoment (KN.m) | 8 | 9.5 | 10.8 | 12.96 | 28.7 | 34.2 |
| Kippmoment Torque (KN.m) | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 310 |
| Statische Axialbelastung (KN) | 550 | 725 | 920 | 1110 | 1595 | 1850 |
| Statische Radialbelastung (KN) | 205 | 270 | 343 | 414 | 596 | 690 |
| Dynamische Axialbeslastung (KN) | 130 | 180 | 220 | 268 | 340 | 440 |
| Dynamische Radialbelastung (KN) | 110 | 140 | 190 | 220 | 270 | 320 |
| Haltemoment (KN.m) | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| Übersetzungsverhältnis | 62:1 | 79:1 | 86:1 | 104:1 | 90:1 | 104:1 |
| Ausgangsgeschwindigkeit (rpm) | ＜3 | ＜3 | ＜3 | ＜2 | ＜1.5 | ＜1.5 |
| Selbstsperrende Verzahnung | Ja | Ja | Ja | Ja | Ja | Ja |
| Gewicht (kg) | 53 | 66.8 | 75 | 96 | 172 | 202 |
Zu unserer Produktpalette zählen Schwenkantriebe mit Durchmesser zwischen 3 Zoll und 25 Zoll
-

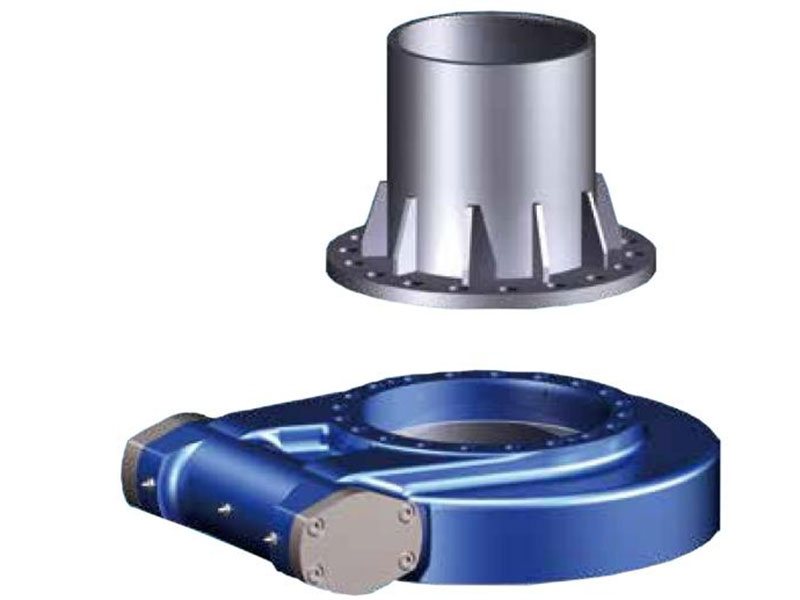

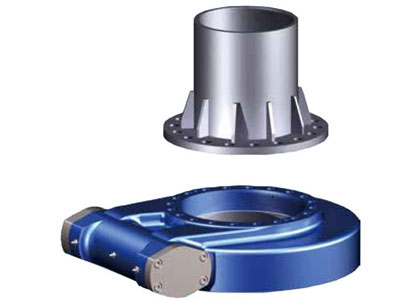

Horizontale Installation
Bei Anwendungen mit Photovoltaikanlagen empfiehlt sich eine Montage überkopf entlang der Azimutachse für besseren Schutz und Zusatzschutz der Längsachse.
-

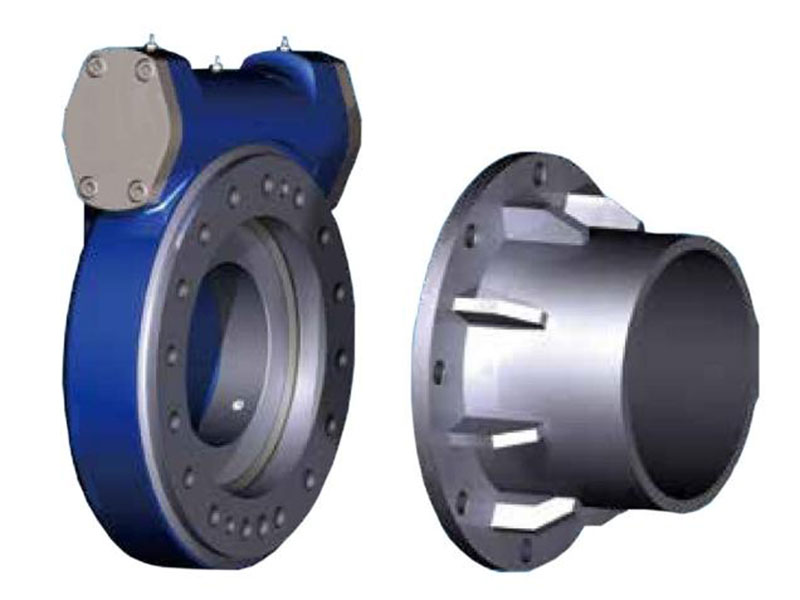

Vertikale Installation
Bei Anwendungen mit Photovoltaikanlagen empfiehlt sich eine Montage gemäß der Zeichnung für besseren Schutz.
LYJW ist ein professioneller Hersteller von Drehverbindungen. Wir führen Design und Produktion komplett selbst durch und Sie erhalten bei uns z.B. Drehverbindungen, Präzisionslager, Schwenkantriebe und Rollenlager für Baumaschinen, Maschinenbau, Bergbau, Marine, Chemie, Militär, Windturbinen, Medizinprodukte und viele andere.
Ein erfahrenes Team, fortschrittliche Produktionstechnologien und strenge Qualitätsprüfungen haben LYJW eine führende Position in Forschung und Entwicklung von Drehverbindungen. Wir stellen mittlerweile alle unsere Drehverbindungen nach CCS, ABS, BV, GL und anderen Zertifizierungsstandards her.
Wir stellen Integrität“ an erste Stelle und bieten unseren internationalen Kund*innen herausragende Qualität und besten Service. Unsere Drehverbindungen sind leicht, belastbar und vielseitig. Sie sind mit Durchmessern zwischen 200mm und 15000mm und mit Präzisionen von P0, P6 und P5 erhältlich.
